Bauhöhenausgleichsplatten
|
BTSSB Bauhöhenausgleichsplatten dienen der Verwendung von unterschiedlich
hohen Dachpfetten innerhalb eines Dachsystems. Der Vorteil liegt in der
Verwendbarkeit gleicher BTSSB Pfettenschuhe ohne Zusatzarbeiten seitens
des Stahlbaubetriebes an der Primärtragkonstruktion. Bei BTSSB - Pfetten- und Riegelkonstruktionen gibt somit nicht die sich für das höchstbelastete Rahmenfeld ergebende Profilhöhe die gesamte Kaltprofilhöhe für das komplette Dach, bzw. die gesamte Wand, vor. Vielmehr wird die massenmässig meist vorkommende Profilhöhe gewählt. Hierdurch wird die Bauhöhe der Kaltprofile verringert und damit verringern sich auch die Kosten für die raumschliessenden Bauelemente wie Sandwichpaneelen und Trapezbleche. Ebenfalls ermässigt sich der ungenutzte zu beheizende oder zu kühlende Raum. Energiekosten werden gespart. Bei anderen Anbietern wird an der gleichen Profilhöhe festgehalten, was zur Folge hat das die höchsterforderliche Bauhöhe für den gesamten Dachbereich beibehalten wird und die Profile in den schwächer belasteten Felden überdimensioniert und somit auch vom Materialpreis unwirtschaftlich sind. |

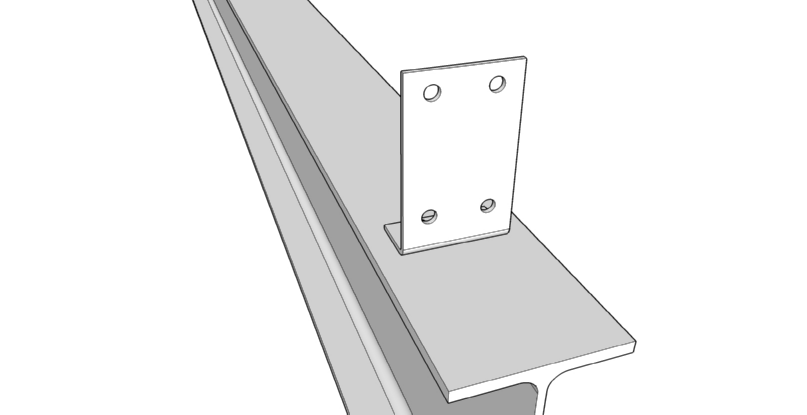

Bauhöhenausgleichsplatte zur einseitigen Befestigung |
|
Bauhöhenausgleichsplatte zur beidseitigen Befestigung  |
| Artikel-Nr. | Befestigung | Profil der Unterkonstruktion |
Pfettenschuh | Höhe Profil |
| 3077 | einseitig | IPE 450 | BOC232-BOC5 | 262Z, 262C |
| 3078 | beidseitig | IPE 450 | BOC232-BOC5 | 262Z, 262C |
