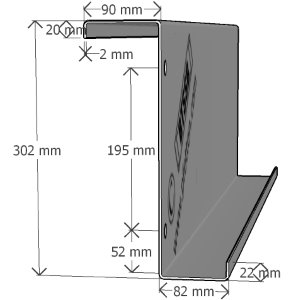

Bezeichnung: 302Z25 Artikel-Nr.: 27 |
 |
 |
|
Bartmann Total Solutions in Steel Buildings - Casa Mondiale - CH-6745 Giornico
/ TI - Switzerland Tel. +41-(0)91 864 2230 - FAX +41-(0)91 864 2235 - e-Mail: info @ pfetten.com - URL: www.pfetten.com |
Bezeichnung: 302Z25 Artikel-Nr.: 27 |
|
|
| Trägheitsmomente | Schwerpunkt | Schubmittel- punkt |
Wölb- wider- stand |
||||||||
| Ausgangssystem | Hauptachsensystem | ||||||||||
| ly [cm4] |
ly,efB [cm4] |
lz [cm4] |
ly [cm4] |
lz [cm4] |
α [°] |
ys [mm] |
zs [mm] |
zs,efB [mm] |
yM [mm] |
zM [mm] |
lw [cm6] |
| 1653,60 | 1376,13 | 160,00 | 1738,00 | 75,70 | 13,00 | 1,30 | 147,90 | 159,05 | 0,60 | -14,80 | 25910,00 |
| Torsions- wider- stand |
Fläche | Trägheits- radius |
Wider- stands- moment |
aufnehm- bares Biege- moment |
Fläche des freien Gurtes |
Trägheits- moment des freien Gurtes |
Drehbett- ung bei _ CϑA=3,1 |
Drehbett- ung bei _ CϑA=2,0 |
Drehbett- ung bei _ CϑA=1,7 |
||
| lT [cm4] |
AefB [mm²] |
AefD [mm²] |
iy [cm] |
iy,efB [cm] |
Wy,ef [cm³] |
My,ef [kNm] |
Af [cm²] |
lfz [cm4] |
cϑ [kN] |
cϑ [kN] |
cϑ [kN] |
| 0,2501 | 705 | 655 | 11,55 | 13,97 | 89,03 | 31,16 | 3,915 | 37,323 | 1,027 | 0,830 | 0,856 |
