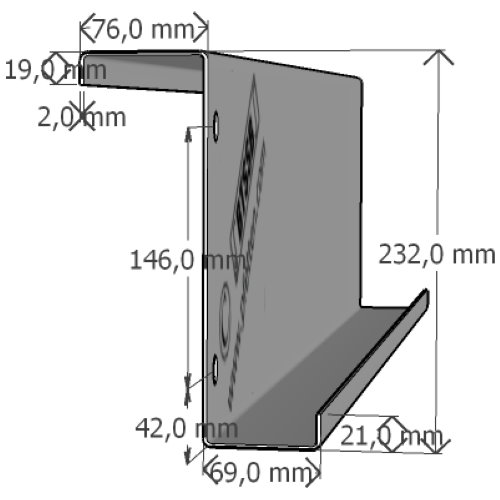

Bezeichnung: 232Z20 Artikel-Nr.: 18 |
 |
 |
|
Bartmann Total Solutions in Steel Buildings - Casa Mondiale - CH-6745 Giornico
/ TI - Switzerland Tel. +41-(0)91 864 2230 - FAX +41-(0)91 864 2235 - e-Mail: info @ pfetten.com - URL: www.pfetten.com |
Bezeichnung: 232Z20 Artikel-Nr.: 18 |
|
|
| Trägheitsmomente | Schwerpunkt | Schubmittel- punkt |
Wölb- wider- stand |
||||||||
| Ausgangssystem | Hauptachsensystem | ||||||||||
| ly [cm4] |
ly,efB [cm4] |
lz [cm4] |
ly [cm4] |
lz [cm4] |
α [°] |
ys [mm] |
zs [mm] |
zs,efB [mm] |
yM [mm] |
zM [mm] |
lw [cm6] |
| 647,10 | 542,01 | 82,90 | 693,00 | 37,00 | 15,30 | 1,19 | 113,50 | 122,20 | 0,61 | -11,42 | 7819,00 |
| Torsions- wider- stand |
Fläche | Trägheits- radius |
Wider- stands- moment |
aufnehm- bares Biege- moment |
Fläche des freien Gurtes |
Trägheits- moment des freien Gurtes |
Drehbett- ung bei _ CϑA=3,1 |
Drehbett- ung bei _ CϑA=2,0 |
Drehbett- ung bei _ CϑA=1,7 |
||
| lT [cm4] |
AefB [mm²] |
AefD [mm²] |
iy [cm] |
iy,efB [cm] |
Wy,ef [cm³] |
My,ef [kNm] |
Af [cm²] |
lfz [cm4] |
cϑ [kN] |
cϑ [kN] |
cϑ [kN] |
| 0,1030 | 473 | 444 | 8,99 | 10,70 | 46,18 | 16,16 | 2,607 | 18,312 | 0,685 | 0,561 | 0,592 |
