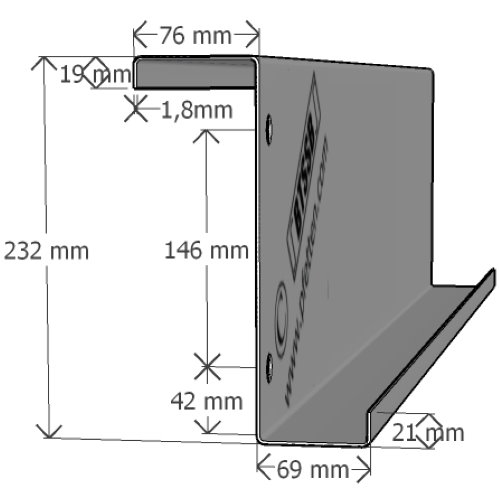

Bezeichnung: 232Z18 Artikel-Nr.: 17 |
 |
 |
|
Bartmann Total Solutions in Steel Buildings - Casa Mondiale - CH-6745 Giornico
/ TI - Switzerland Tel. +41-(0)91 864 2230 - FAX +41-(0)91 864 2235 - e-Mail: info @ pfetten.com - URL: www.pfetten.com |
Bezeichnung: 232Z18 Artikel-Nr.: 17 |
|
|
| Trägheitsmomente | Schwerpunkt | Schubmittel- punkt |
Wölb- wider- stand |
||||||||
| Ausgangssystem | Hauptachsensystem | ||||||||||
| ly [cm4] |
ly,efB [cm4] |
lz [cm4] |
ly [cm4] |
lz [cm4] |
α [°] |
ys [mm] |
zs [mm] |
zs,efB [mm] |
yM [mm] |
zM [mm] |
lw [cm6] |
| 583,50 | 468,56 | 75,20 | 625,00 | 33,50 | 15,40 | 1,19 | 113,60 | 125,00 | 0,61 | -11,39 | 7099,00 |
| Torsions- wider- stand |
Fläche | Trägheits- radius |
Wider- stands- moment |
aufnehm- bares Biege- moment |
Fläche des freien Gurtes |
Trägheits- moment des freien Gurtes |
Drehbett- ung bei _ CϑA=3,1 |
Drehbett- ung bei _ CϑA=2,0 |
Drehbett- ung bei _ CϑA=1,7 |
||
| lT [cm4] |
AefB [mm²] |
AefD [mm²] |
iy [cm] |
iy,efB [cm] |
Wy,ef [cm³] |
My,ef [kNm] |
Af [cm²] |
lfz [cm4] |
cϑ [kN] |
cϑ [kN] |
cϑ [kN] |
| 0,0740 | 403 | 371 | 9,00 | 10,78 | 38,74 | 13,56 | 2,347 | 16,590 | 0,559 | 0,474 | 0,521 |
