| Bezeichnung | Artikel - Nr. |
Passend zu Steg [mm] |

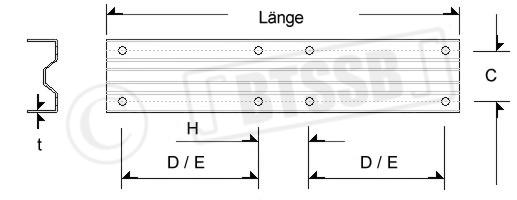

Maß C [mm] (Querstich- maß "Y-Achse") |
Maß H [mm] (Langsstich- maß "X-Achse") |
Maß D [mm] (Innenfeld- stoßlasche) |
Maß E [mm] (Verstärkte Endfeld- stoßlasche) |
Länge | Material- dicke [mm] |
Passend zu Profil - Artikel - Nr. |
|---|---|---|---|---|---|---|---|---|---|
| SSigma140*2,5 | 369S | 140 | 100 | 100 | 270 | 700 | 2.5 | 368,367,369 | |
| SSigma170*2,5 | 372S | 170 | 130 | 100 | 320 | 800 | 2.5 | 370,371,372 | |
| SSigma200*2,5 | 375S | 200 | 160 | 100 | 420 | 1000 | 2.5 | 373,374,375 | |
| SSigma230*2,5 | 378S | 230 | 190 | 100 | 520 | 1200 | 2.5 | 376,377,378 | |
| SS200*3 | 2249 | 200 | 160 | 100 | 425 | 1000 | 3.0 | 2248 | |
| SS150*3 | 2250 | 150 | 105 | 100 | 425 | 1000 | 3.0 | 2247 | |
| SL20 | 2733 | 201.2 | 160 | 100 | 425 | 1000 | 3.2 |
