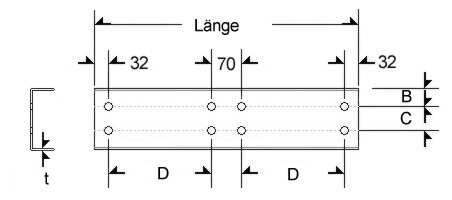

C-Stosslasche





Quick Find: Clear Filters


Bezeichnung Artikel-
Nr.
Passend
zu Profil:
Artikel
- Nr.
Oberer
Flansch
[mm]
Steg
Innen
mass
[mm]
Steg
Aussen
mass
[mm]
Unterer
Flansch
[mm]
Material
dicke
[mm]
Stück
gewicht
[kg]
Mass
B
[mm]
Mass
C
[mm]
Mass
D
[mm]
Gesamt
länge
[mm]
mcs120_500 3675 82 104 112 82 4 4,84 31 50 183 500
C.S.14220 2313 64 143 147 64 2 2,58 43 56 240 614
C.S.17220 2311 69 173 177 69 2 3,45 43 86 290 714
CS17220NS 3269 60 172 176 60 2 3,23 43 86 287 714
C.S.17225 2312 69 173 178 69 2,5 4,31 43 86 290 714
C.S.20223 144 69 203 208 69 2,3 5,08 43 116 350 834
C.S.20225 2314 69 203 208 69 2,5 5,52 43 116 350 834
cs202ec25 3336 50 202 207 50 2,5 4,88 45,5 116 350 834
cs202n60 3364 60 203 207 60 2,00 4,18 43 116 350 834
C.S.20227 2919 69 203 208 69 2,7 5,96 43 116 350 834
C.S.20232 2615 69 204 210 69 3,2 7,07 43 116 350 834
C.S.23225 2315 76 233 238 76 2,5 7,14 43 146 410 954
cs232n65 3446 65 233 238 65 2,5 6,80 46 146 415 964
cs232n65l300 3448 65 233 238 65 2,5 2,11 46 146 46 300
mcs120_1000 3680 82 104 112 82 4 9,68 31 50 433 1000
C.S.26229 2920 80 262 268 80 2,9 10,03 43 176 460 1054
cs262n70 3447 70 262 268 70 2,9 9,56 46 176 460 1054
cs262n70s3 3448 70 262 268 70 3,0 9,88 46 176 460 1054
cs30229n 3672 60 302 308 60 2,9 12,89 53,5 195 610 1354
cs30229nh50 3689 50 303 309 50 2,9 12,31 53,5 195 610 1354
C.S.30229 2921 89 302 308 89 2,9 14,68 53,5 195 610 1354
C.S.34230 2922 97 343 349 97 3 20,76 53,5 235 760 1654
C.S.34230N 2923 88 343 349 88 3 20,06 53,5 235 760 1654
cs50-250-50x3 3827 50 244 250 50 3 9.99 37 176 460 1054
cs50-208-50x2_70 3872 50 203 208 50 2,7 7.15 46 116 410 954
cs50-208-50x2_50 3877 50 203 208 50 2,5 6.63 46 116 410 954
cs53-202-35_5x2_50 4022 53 197 202 36 2,5 2.56 43 116 460 464
