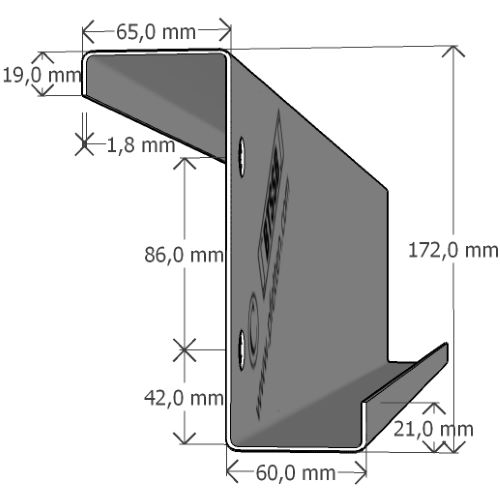

Bezeichnung: 172Z18

Artikel-Nr.: 5

Trägheitsmomente Schwerpunkt Schubmittel-
punkt
Wölb-
wider-
stand
Ausgangssystem Hauptachsensystem
ly
[cm4]
ly,efB
[cm4]
lz
[cm4]
ly
[cm4]
lz
[cm4]
α
[°]
ys
[mm]
zs
[mm]
zs,efB
[mm]
yM
[mm]
zM
[mm]
lw
[cm6]
265,60 235,07 51,00 296,00 20,80 19,40 0,84 84,21 89,10 0,43 -6,25 2599,00

Torsions-
wider-
stand
Fläche Trägheits-
radius
Wider-
stands-
moment
aufnehm-
bares
Biege-
moment
Fläche
des
freien
Gurtes
Trägheits-
moment
des freien
Gurtes
Drehbett-
ung bei
_
CϑA=3,1
Drehbett-
ung bei
_
CϑA=2,0
Drehbett-
ung bei
_
CϑA=1,7
lT
[cm4]
AefB
[mm²]
AefD
[mm²]
iy
[cm]
iy,efB
[cm]
Wy,ef
[cm³]
My,ef
[kNm]
Af
[cm²]
lfz
[cm4]
cϑ
[kN]
cϑ
[kN]
cϑ
[kN]
0,0600 384 367 6,76 7,82 28,23 9,88 1,977 10,702 0,571 0,456 0,473
