Bezeichnung: 170E23 Artikel-Nr.: 36 |
 |
 |
|
Bartmann Total Solutions in Steel Buildings - Casa Mondiale - CH-6745 Giornico
/ TI - Switzerland Tel. +41-(0)91 864 2230 - FAX +41-(0)91 864 2235 - e-Mail: info @ pfetten.com - URL: www.pfetten.com |
Bezeichnung: 170E23 Artikel-Nr.: 36 |
|
|

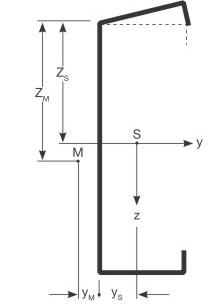

| Trägheitsmomente | Schubmittelpunkt | Schwerpunkt | Torsions- wider- stand |
Fläche | Trägheitsradius | |||||||||
| ly [cm4] |
ly,efB [cm4] |
lz [cm4] |
yM [mm] |
zm [mm] |
zs [mm] |
zs,efB [mm] |
ys [mm] |
ys,efB [mm] |
lT [cm4] |
AefB [mm²] |
AefD [mm²] |
iy [cm] |
iZ [cm] |
iy,efB [cm] |
| 452,24 | 390,46 | 129,00 | -48,20 | 83,85 | 83,85 | 92,65 | 34,00 | 31,70 | 0,1565 | 671 | 610 | 7,01 | 3,74 | 7,63 |
| Widerstands- moment |
min. Widerstands- moment |
Biege- moment |
Wölb- wider- stand |
Fläche des freien Gurtes |
Trägheits- moment des freien Gurtes |
Drehbettung bei _ CϑA=3,1 |
Drehbettung bei _ CϑA=2,0 |
Drehbettung bei _ CϑA=1,7 |
||
| Wy [cm³] |
Wy,ef [cm³] |
Wz [cm³] |
Wz,ef [cm³] |
My,ef [kNm] |
Cm [cm6] |
Af [cm²] |
lfz [cm4] |
cϑ [kN] |
cϑ [kN] |
cϑ [kN] |
| 53,21 | 44,07 | 19,85 | 16,67 | 15,42 | 7877 | 3,460 | 46,954 | 1,132 | 0,935 | 1,062 |
